Ultrasonik akış ölçer
Ultrasonik tip akış ölçer, hacimsel bir akış aylığı olarak ultrasonik akış aylığı, müdahaleci olmayan akış sensörleri kategorisine aittir ve endüstriyel ve sivil alanlarda yaygın olarak kullanılmaktadır. Çalışma prensibi, sıvı akışını ölçmek için akustik titreşim kullanmaktır. Özelliklerine sahiptir ...
- ürün tanıtımı
Ultrasonik tip akış ölçer
Volumetrik bir akış ölçer olarak ultrasonik akış aylığı, müdahaleci olmayan akış sensörleri kategorisine aittir ve endüstriyel ve sivil alanlarda yaygın olarak kullanılmaktadır. Çalışma prensibi, sıvı akışını ölçmek için akustik titreşim kullanmaktır. Yüksek hassasiyet, hızlı yanıt ve kolay kullanım özelliklerine sahiptir. Ultrasonik sıvı akış ölçerleri arasında, Doppler akış ölçerleri ve transit süresi ultrasonik akış metreleri olmak üzere iki ana tip vardır.
Doppler akış metreleri, Doppler radarına benzer şekilde, bir sıvıdaki asılı parçacıkların hızını ölçerek akış hızını hesaplar. Bir ses dalgası hareketli bir nesneyle karşılaştığında, frekansı değişir. Bu frekans değişikliğine dayanarak, sıvının hızı çıkarılabilir. Doppler akış ölçerler, kanalizasyon, atık su vb. Sıvılarda parçacıklar içeren ortamlar için uygundur ve akış hızlarını stabil ve doğru bir şekilde ölçebilir.
Transit süresi ultrasonik akış ölçer, ses dalgalarının sıvıdan geçmesi için gereken süreyi ölçerek akış hızını hesaplar. İlke, sıvılarda yayılan ses dalgalarının hızı ile akış hızı arasındaki ilişkiyi kullanmak ve ses dalgalarının gönderilmesi ve alınması arasındaki zaman farkını ölçerek akış hızını belirlemektir. Transit zaman akışı ölçer, geniş uygulanabilirlik ve yüksek doğrulukla su, yağ vb. Gibi çeşitli temiz sıvı ortamları için uygundur.
İnvaziv olmayan ultrasonik sıvı akış ölçerler, endüstriyel süreçlerinize optimizasyon getirebilir ve enerji tasarrufunda önemli bir rol oynayabilir. Ultrasonik akış ölçüm teknolojisinin uygulanması sadece maliyetlerinizi azaltmakla kalmaz, aynı zamanda kurulum sürecinin güvenliğini de artırabilir.
Müşterilerimize özelleştirilmiş hizmetler sunmaktan gurur duyuyoruz. Tasarım ve kurulum süreçlerimiz, size sitenizin bireysel ihtiyaçlarını karşılayan uygun maliyetli bir çözüm sunmamızı sağlamak için tasarlanmıştır. Her müşteriye en iyi akış ölçüm çözümlerini sağlamaya kararlıyız, böylece endüstriyel süreçlerinize daha fazla verimlilik ve güvenlik getiriyoruz.
Sormak
Solidat ile ilk iletişime geçtiğinizde, tutkulu ekibimiz sorularınızı cevaplamak ve ihtiyaçlarınızı değerlendirmek için hazır olacaktır. Her mekanın kendine özgü gereksinimleri olduğunu biliyoruz, bu nedenle bireysel ihtiyaçlarınızı derinlemesine anlamak için sizinle yakın çalışacağız.
Alıntı
Bu aşamada, çözüm yönetimi uzmanlarımız sisteminiz için özelleştirilmiş bir teklif sağlayacaktır. Çoğu site için bu süreci fotoğraf ve formlarla tamamlayabiliriz, ancak daha büyük veya daha karmaşık projeler için bir değerlendirme yapmak için siteyi bizzat ziyaret edeceğiz.
İnşa etmek
Ekibimiz özel sisteminizi özel tesisimizde birleştirecektir. Her şeyin sorunsuz çalışmasını sağlamak için önceden tesis dışında görevlendirilebilecek tüm ekipmanı kalibre edeceğiz.
Teslimat ve Kurulum
Kurulum tavsiyesi sağlamak için ekipmanınızın doğrudan siteye teslim edilmesini ve seçtiğiniz yükleniciyle irtibat kurmasını ayarlayacağız. Projenin özelliklerine bağlı olarak, kurulum sürecine yardımcı olmak için siteye personeli de gönderebiliriz.
Kalibrasyon
Ekipman kurulduktan sonra, profesyonel mühendislerimiz ekipmanı hata ayıklamak ve düzgün çalışıp çalışmadığını kontrol etmek için siteye gideceklerdir. Kendinizi yeni sisteminize aşina olmak ve sorularınızı cevaplamak için sizinle birlikte çalışacağız. Devreye alma tamamlandıktan sonra, sitenizin denetim gereksinimlerini tam olarak karşıladığını kanıtlamak için size bir kabul formu sunacağız.
Bakım sonrası
Ekibimiz, sorularınız veya diş çıkarma sorunlarınız için sizi desteklemek için burada. Çoğu mekan için, ekipmanınızın düzgün çalışmaya devam etmesini sağlamak için yılda iki kez bir bakım paketi öneriyoruz.
Müdahaleci olmayan akış sayaçlarının avantajları
Solidat'ın yüksek teknoloji ürünü olmayan ultrasonik akış ölçerler, sıvı akışı ve hızın yüksek hassasiyet ölçümü için tasarlanmıştır. Bu gelişmiş akış ölçerler hızlı ve kolay kurulum içerir ve çeşitli malzemeler ve boru çaplarında mevcuttur.
Bu endüstriyel ölçüm aletleri, basınçtan bağımsız olarak geniş bir sıcaklık aralığında akışı güvenilir bir şekilde ölçmektedir. Çıktı sinyali, verilerin gerçek zamanlı izlenmesini ve analizini sağlamak için kontrol sisteminize veya izleme sisteminize etkili bir şekilde iletilebilir, böylece endüstriyel süreçleriniz için güvenilir veri desteği sağlar.
• Güvenilir, doğru ölçümler yoluyla üretim kalitesinin iyileştirilmesi
• Daha kısa kurulum süreleri nedeniyle artan verimlilik ve kesinti süresi yok
• Sensör ölçülen sıvı ile doğrudan temas halinde olmadığından bakım azalır
Bu teknoloji, aşağıdaki yönler de dahil olmak üzere bir dizi benzersiz teknik özelliğe sahiptir:
• Teknoloji boru kesimi gerektirmez, yani kurulum sırasında üretim veya işlem akışını kesintiye uğratmaya gerek yoktur, böylece üretim hattı kapatmalarının neden olduğu üretim kayıplarından kaçınır.
• Bu teknoloji, ölçüm işlemi sırasında bir basınç düşüşü üretmez, boru hattı sisteminin normal çalışma durumunu korur ve sıvı iletimi üzerinde olumsuz bir etkisi yoktur.
• Bu teknolojinin sensörü, temassız ölçüm teknolojisi aracılığıyla yüksek hassasiyetli akış ölçümü elde ederken, temastan kaynaklanan olası kontaminasyon problemlerinden kaçınarak, ölçülen sıvı ile doğrudan temas etmez.
• Sensör sıvı ile temas etmediğinden, sızıntı riski ortadan kaldırılır ve ekipmanın güvenliğini ve güvenilirliğini büyük ölçüde iyileştirir.
Ultrasonik sıvı akış ölçer nasıl çalışır?
Ultrasonik sıvı akış sayaçlarının çalışma prensibi, sıvıdaki ultrasonik dalgaların yayılması arasındaki zaman farkına dayanmaktadır. Bu tip akış ölçer genellikle borunun dışına monte edilmiş iki yüksek frekanslı dönüştürücüden oluşur. Ultrasonik dalgalar borunun çapraz kesit alanı boyunca boru duvarından akan sıvı akışına, bir dönüştürücüyü diğerine yayılır. Sıvı akışı durumunda, ultrasonik darbe akış yönünde "taşır", yansıtılan sinyal ışını aksine "yavaşlar". Sonuç olarak, bir ultrasonik sensörden diğerine sinyal iletimi için gereken süre değişir. Flowmeteter, modüle edilmiş frekanslarda ses dalgalarının iletimini ve alımını değiştirerek çalışır. Ses dalgasının yayılma süresindeki fark, akış hızı ve sıvı akışının ölçülen değeri ile doğru orantılıdır. Her bir sıvının akustik özellikleri farklı olduğundan, son derece doğru bir ölçüm sağlamak için ultrasonik akış ölçer parametrelerini uygun şekilde ayarlamak önemlidir.
Solidat ultrasonik akış ölçerinin avantajları nelerdir?
Düşük maliyetli ve esnek
Elektromanyetik akış metreleri veya diğer birincil element akış ölçer teknolojileri ile karşılaştırıldığında, bu ölçüm ve kontrol akış ölçer cihazı düşük maliyet ve esneklik avantajlarına sahiptir. Kurulum ve bakım maliyetlerini önemli ölçüde azaltabilir ve tüm projenin yatırım maliyetini etkili bir şekilde azaltabilir.
Kolay ve hızlı kurulum
Boru hatlarında ultrasonik su akış sensörünün devreye alınması, işlem ve üretimde herhangi bir değişiklik veya durdurma gerektirmez. Bu akış ölçer hızlı kurulum avantajına sahiptir, herhangi bir delme veya diğer sıkıcı işlemler olmadan birkaç dakika içinde çeşitli boru boyutlarına monte edebilirsiniz.
Güvenli ve Garantili
Borular kesilmediğinden, ultrasonik boru akış ölçerin kurulumu sırasında sıvı sızıntısı riski yoktur. Bu müdahaleci olmayan kurulum yöntemi, işlemin güvenliğini ve stabilitesini sağlarken boru hattının bütünlüğünü etkili bir şekilde korur.
Sağlık
Borunun dışına monte edilen sensörün tasarımı, ultrasonik akış ölçer sensörünün sıvıyı kirleten enkazdan etkilenmemesini sağlar. Bu harici montaj yöntemi, sensörü etkili bir şekilde dış ortamdan korur ve ölçüm doğruluğu ve güvenilirliği sağlar.
Düşük bakım
Müdahaleci olmayan ultrasonik akış ölçer üzerindeki kelepçeler temassızdır ve hareketli parçaları yoktur, bu nedenle mekanik aşınma veya hasar konusunda endişelenmenize gerek yoktur. Bu transit zaman akışı ölçer sık sık kalibrasyon veya temizlik gerektirmez ve uzun süre stabil olarak çalışabilir, bakım maliyetlerini ve iş yükünü azaltır.
Yüksek dayanıklılık ve sağlamlık
Yüksek kaliteli malzemeler kullanarak, işlem ekipmanınızın uzun bir hizmet ömrüne sahip olmasını sağlayabilirsiniz. Ultrasonik akış ölçüm cihazının sensörü ve elektronik dönüştürücüsü mükemmel bir koruma seviyesine sahiptir ve sert çevre koşullarında erozyona ve hasara etkili bir şekilde direnebilir, böylece ekipmanın stabilitesini ve güvenilirliğini sağlar.
Yüksek ölçüm doğruluğu ve hızlı tepki süresi
Yüksek performanslı mikroişlemci elektroniği kullanan ultrasonik akış dönüştürücü, ±% 1 doğruluk ve sadece 1 saniyelik bir yanıt süresi ile mükemmel akış doğruluğu elde edebilir. Mükemmel uzun süreli stabiliteye sahiptir ve sıvı basıncı ve sıcaklıktaki değişikliklere karşı duyarsızdır, bu da çeşitli çalışma koşullarında güvenilirlik ve stabilite sağlar. Sıvının ortalama akustik hızını sürekli olarak hesaplayarak, bu hassas akış ölçer, sıcaklık, yoğunluk veya viskozite gibi faktörlerden etkilenmeden akış hızını doğru bir şekilde ölçebilir ve ölçüm sonuçlarının doğruluğunu ve güvenilirliğini sağlar.
Sisteminize kolayca entegre edin

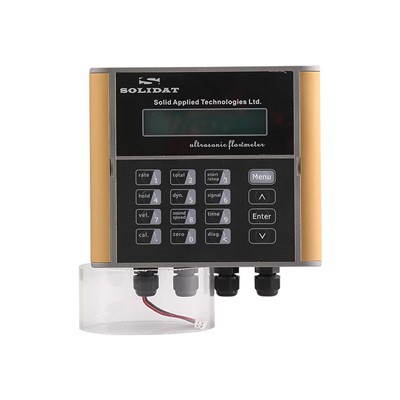

LCD renk ekranı, kullanıcılara uygun izleme ve yönetim işlevleri sağlayarak anlık akış, hacim ve termal enerji gibi anahtar parametreleri sezgisel olarak görüntüleyebilir. Ayrıca, bu cihazlar veri aktarım işlemini basitleştiren analog çıkış sinyallerine sahiptir. Bu analog çıkış sinyalleri aracılığıyla, kullanıcılar gerçek zamanlı izleme ve işlemlerin ayarlanması, üretim verimliliğini ve yönetim kolaylığını artırmak için verileri PLC veya genel denetleyiciler gibi sistemlere kolayca iletebilir.
Kontakt olmayan ultrasonik akış ölçer uygulamaları nelerdir?
Müdahaleci olmayan, ultrasonik kelepçe-on akış sayaçları bir dizi avantaj sunar ve endüstriyel süreçlerde izleme ve kontrol için yaygın olarak kullanılır. Bu akış sayaçları, endüstriyel otomasyonda ve enerji denetimlerinde ve aşağıdaki alanlarda partikül olmayan sıvıların akış hızını ölçmek için uygundur:
1. İçme suyu temini ve atık su arıtma tesisi: Boru hattı sızıntısı ve sıvı akış yönünü tespit etmek için kullanılır;
2. Termal santral veya elektrik santrali: Kazan akışını, kondens dolaşım pompaları ve türbin yağı izlemek için kullanılır;
3. Bina Isıtma ve Klima: Sıcak ve soğuk su için ısıtma ve klima sistemleri;
4. Kaplıca banyoları ve yüzme havuzları: pompalanan su miktarını ölçmek için kullanılır;
5. Otomotiv endüstrisi: Boya akışının ölçümü için kullanılır;
6. Gıda ve ilaç endüstrisi: hammadde (süt, yağ) ve yıkama suyunun ölçümü için kullanılır;
7. Kimyasal ve Petrol Endüstrisi: Kimyasal olarak aşındırıcı sıvıları ölçmek için kullanılır, ancak tehlikeli alanlar için uygun değildir;
8. Gemi İnşa Endüstrisi: Yakıt ve hidrolik yağ ölçümü için kullanılır;
9. Çevre ve yenilenebilir enerji alanı: Yurtiçi su, atık su, endüstriyel su, deniz suyu, saf su, sulama suyu ve yağ vb.
Ultrasonik akış probumuz, zor uygulamalarda yüksek doğrulukla herhangi bir sıvıyı 450 derecelik bir maksimum işlem sıcaklığı ile ölçebilir, ancak gaz akışını ölçmek için kullanılamaz. Sensörün ultrasonik sinyali, enerji ışını otomatik olarak borunun kalitesine ve alet üzerindeki kelepçe tarafından ölçülen sıvıyı ayarlar, böylece boru aşınmış olsa bile ölçümler güvenle gerçekleştirilebilir.
Ultrasonik akış ölçerlerimizi seçin ve endüstriyel süreçlerinizde devrim yapın!
Kelepçe-on ultrasonik akış ölçerleri için üç kurulum yöntemi vardır. Bu üç yönteme sırasıyla v yöntemi, z yöntemi ve n yöntemi denir.
Genel olarak, küçük boru çapı 100 ~ 300mm (4 "~ 12") olduğunda, önce V yöntemi seçilebilir; V yöntemi sinyali tespit edemediğinde veya sinyal kalitesi zayıf olduğunda, z yöntemi kullanılır; Boru çapı 300 mm'den (12 ") fazla olduğunda veya dökme demir boru ölçüldüğünde, z yöntemi tercih edilmelidir.
N yöntemi daha az kullanılan bir yöntemdir ve 50 mm'ye (2 ") kadar çapları olan borular için uygundur.
Ultrasonik tip akış ölçer sensörünün kurulumu için önlemler
1. Giriş borusu parametreleri doğru olmalı, aksi takdirde sensörün yanlış takılmasına ve düzgün çalışmamasına neden olur.
2. Kelepçe sensörünü takarken, boru duvarına yapıştırmak için yeterli kesi kullanın ve sensörü en güçlü sinyal ve maksimum sinyal kalitesi değeri alınana kadar kurulum noktasının yakınında yavaşça hareket ettirin.
3. Kurulum mesafesinin kılavuzda verilen sensör kurulum mesafesine uygun olup olmadığını doğrulayın.
4. Sinyal gücü her zaman 0. 00 ise, akış priminin ultrasonik sinyali almadığı anlamına gelir ve boru hattı ile ilgili parametrelerin doğru girilip girilmeyeceği kontrol edilmesi gerektiği anlamına gelir, Boru hattı, astarının çok kalın olup olmadığı, boru hattında sıvı olmasa da, kurulumun valf dirseğine çok yakın olup olmadığı, sıvıda çok fazla kabarcık olup olmadığı vb.
5. Kabul edilen sinyal gücünün çok düşük veya dalgalanmasına neden olmamak için, akış ölçerinin büyük elektromanyetik parazitle kurulması ve kullanmaktan kaçınılmalıdır.
6. Kurulumun sonunda, alet tekrar açılmalı ve doğru olup olmadıklarını görmek için parametreler ve görüntüleme sonuçları kontrol edilmelidir.
Fabrikamız
Otomatik Üretim Hatları: Üretim verimliliğini artırmak ve ürün kalitesi tutarlılığını sağlamak için gelişmiş otomatik üretim hatlarına yatırım yapıyoruz.
Akıllı Üretim Teknolojisi: Üretim sürecinin dijital, ağa bağlı ve akıllı yönetimini gerçekleştirmek için akıllı üretim teknolojisini kullanın.
Sürekli İnovasyon: Sektördeki önde gelen konumumuzu korumak ve müşterilere en rekabetçi çözümler sunmak için sürekli olarak yeni teknolojiler ve ekipmanlar sunuyoruz.
SSS
S: Uçuş Ultrasonik Akış Ölçer Zamanı nedir?
C: Ultrasonik akış sayaçları nasıl çalışır (uçuş zamanı)? Bir sensörden iletilen ultrasonik bir sinyalin bir boruyu geçmesi ve ikinci bir sensör tarafından alınması için gereken süreyi ölçerler. Uçuş akışı sayaçlarının geçiş süresi veya süresi, hem ultrasonik vericiler hem de alıcılar olarak çalışan iki dönüştürücü kullanır.
S: Ultrasonik akış ölçerde transit süresi nedir?
C: Transit süresi ultrasonik akış ölçerler, bir ilk dönüştürücüden boruyu geçene ve ikinci dönüştürücü tarafından alınana kadar bir ultrasonik sinyalin iletildiği zaman farkını ölçer.
S: İki tür ultrasonik akış ölçer nedir?
C: Doppler ve transit süresi dahil olmak üzere iki tür ultrasonik akış ölçer teknolojisi vardır. Satır içi ve açık kanal modellerine ek olarak, ölçülen sıvı ile temas mümkün olmadığında ultrasonik sayaçlar kelepçe çözeltileri olarak mevcuttur.
S: Ultrasonik akış ölçerinin amacı nedir?
A: Ultrasonik bir akış ölçer için tipik bir uygulama, tam borularda sıvı akışını ölçmek, ayrıca su, atık su, asit ve çözücüler, kimyasallar ve hidrokarbonlar ve yağlar gibi sıvıların ölçülmesi, aynı zamanda ısıtma, ventilasyon ve iklimlendirmeyi izlemek ve kontrol etmek için Sistemler.
S: Hangi tür akış primi, ses dalgalarının geçiş zamanı farklılıkları prensibini kullanır?
C: Ultrasonik akış ölçerler 'transit süresi' veya 'uçuş süresi' prensibine göre çalışır. 'Bu, ultrasonik ses dalgasının borudaki sıvıdan bir dönüştürücüden diğerine aktarılmasını içerir.
S: Ultrasonik akış ölçerin sınırlamaları nelerdir?
C: doğru bir şekilde ölçebilecekleri sıvılarda sınırlamaları var. Ağır kontamine sıvılar ve bulamaç akışları, ultrasonik dalgaların sıvıdan geçememesine neden olabilir ve metrenin akışı doğru bir şekilde ölçememesi.
S: Ultrasonik Doppler akış ölçerinin yanlış olmasına ne sebep olur?
C: Borunun, sıvının akışlarının ultrasonik akış ölçerinin doğruluğunu etkileyebileceği durumu ve malzemesi. Boradaki korozyon, ölçeklendirme veya pürüzlü yüzeyler gibi düzensizlikler, yanlış yansımalara veya zayıflamalara neden olabilir ve yanlışlıklara yol açabilir.
S: Ultrasonik akış ölçümü yöntemleri nelerdir?
C: İki ana ultrasonik akış ölçer türü transit süresi ve Doppler akış ölçerlerdir. Transit zaman akışı sayaçları, yukarı akış ve aşağı akış sinyalleri arasındaki zaman farkını ölçerken, Doppler akış ölçerler sıvının hızını ölçmek için Doppler efektini kullanır.
S: Kelepçe-on ultrasonik akış ölçerin bileşenleri nelerdir?
A: Kelepçesi Ultrasonik Flowmetre, bir verici, ultrasonik kelepçe-on sensör, montaj donanımı ve kablolardan oluşur.
S: Kelepçe-on ultrasonik akış sayaçları ne kadar doğru?
A: Clamp-on Ultrasonik Akış Sayaçları
{{0}} civarında mükemmel tekrarlanabilirlik sunarlar.% 04 ila% 0.2 ve son derece güvenilirdir.
S: Ultrasonik kelepçe-on akış ölçümü nedir?
A: Ultrasonik kelepçe-on akış ölçerler ana uygulamalarda sıvı akışını ölçer. Bir gazın veya sıvının geçiş süresini belirlemek için ses dalgaları kullanarak, ultrasonik akış sayaçları hem akış yukarı hem de aşağı akıştaki akıştaki değişiklikleri doğru bir şekilde izleyebilir.
S: Ultrasonik ve manyetik akış ölçer arasındaki fark nedir?
C: Ultrasonikler ses darbelerine dayalı çalışır ve bir nabız yayma ve alma arasındaki süreyi ölçer. Ultrasonik akış sayaçları gazları, sıvıları ve buharları ölçebilirken, elektromanyetik akış ölçerler sadece (iletken) sıvılar üzerinde çalışır.
S: Ultrasonik hava akışı ölçümü nedir?
C: Ultrasonik bir akış aylığı, ultrason teknolojisine sahip sıvı ve gazların akış hızını ölçmek için kullanılan bir cihazdır. Ultrasonik dalgaların sıvıdan bir dönüştürücüden diğerine geçmesi için geçen süreyi ölçme ilkesi üzerinde çalışır.
S: Ultrasonik akış ölçer nasıl çalışır?
C: Ultrasonik akış ölçer, her iki yönde iki dönüştürücü arasında hareket etmesinin aldığı geçiş süresini ölçerek iki dönüştürücü arasında bir ultrason patlaması ileterek ve alarak çalışır.
S: Ultrasonik bir akış ölçer nereye koyuyorsunuz?
C: Dönüştürücüler, yukarı akış tarafındaki düz borunun uzunluğunun en az 10D ve aşağı akış tarafında en az 5D olduğu bir boru bölümüne monte edilmelidir. Ayrıca, dönüştürücü kurulum sitesi pompadan en az 30d uzakta olmalıdır.
S: Kelepçe-on akış ölçer nedir?
C: Borulardaki akışı ölçmek için taşınabilir bir ultrasonik akış ölçer. Taşınabilir kelepçe-on sensörler borunun dışına invaziv olmayan bir şekilde bağlanır ve hacim akışı işlemi kesmeden ölçülür.
S: Hangi akış ölçüm teknolojisi, akışı ölçmek için bir boruya kenetlenmiş sensörleri kullanır?
C: Doppler ve transit süresi, tam borularda invaziv olmayan akış ölçümü için çok popüler iki akış ölçer türüdür. Bu teknolojileri karıştırma eğilimindeyiz, çünkü hem ultrasoniktir hem de her ikisi de bir borunun dışına kenetlenmiş sensörleri kullanarak akışı ölçer.
S: Gaz ve sıvı için ultrasonik akış ölçer nedir?
C: Ultrasonik bir akış ölçer, hareketli parçalara veya iç sıvı ile temas etmeye gerek kalmadan sıvı ve gazların akış hızını ölçmek için kullanılan bir cihazdır. Ultrasonik akış sayaçları, konut ve ticari uygulamalar, doğal gaz ve basınçlı hava dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadır.
S: Ultrasonik akış ölçer için minimum boru boyutu nedir?
C: Kelepçeli akış sensörleri için üç kurulum yöntemi vardır. Bu üç yönteme sırasıyla v yöntemi, z yöntemi ve n yöntemi denir.
Genel olarak, boru çapı 100- ~ 300mm (4 "~ 12") olduğunda, önce V yöntemi kullanılabilir; V yöntemi sinyali tespit edemediğinde veya sinyal kalitesi zayıf olduğunda, z yöntemi kullanılabilir: boru çapı 300mm (12 ") üzerindedir veya demir boruları dökerken ölçümün üzerindedir, z yöntemi tercih edilmelidir. daha az yaygın olarak kullanılan bir yöntemdir ve çapı 50 mm'den (2 ") sahip borular için uygundur.
S: Ultrasonik akış ölçer borusu için hangi malzeme kullanılır?
A: Ultrasonik akış ölçerler, karbon çeliği, paslanmaz çelik, bakır, alüminyum, demir ve plastik gibi çeşitli boru malzemeleri için uygundur. Bununla birlikte, borunun malzemesinin güçlü olduğu ve ultrasonik dalgaların yayılmasını etkileyecek belirgin bir aşınma, korozyon veya dalga deformasyonu olmaması gerektiği güvence altına alınmalıdır.
S: Temassız sıvı akış ölçümü nedir?
C: Temassız bir akış ölçer, çeşitli biyoteknoloji işlemlerinin kritik noktalarında akış hızını ölçmek için ultrasonik teknolojiyi kullanır. Ultrasonik teknoloji, sıvı bileşiminden (bulanıklık, yük, sıcaklık vb.) Bağımsız akışın temassız tespitini sağlar.
S: Boru yeni, malzeme çok iyi ve kurulum koşullarını karşılıyor, ancak sinyal alınamıyor mu?
A: Boru hattı parametrelerinin doğru ayarlanıp ayarlanmadığını, kurulum yöntemi doğru olup olmadığını, kablolama iyi temas halinde olup olmadığını ve birleştirme aracısı tamamen uygulandığını kontrol edin.
Boru hattının dolu olup olmadığı, sensörün talimat kılavuzunun genel diyagramında gösterilen kurulum mesafesine göre takılıp kurulmadığı ve sensörün yanlış yöne takılıp kurulmadığı.
S: Boru hattı eski ve boru hattının iç duvarı ciddi şekilde ölçeklendirildi. Ölçüm sırasında sinyal alınmaz veya sinyal çok zayıftır. Sorun nasıl çözülür?
C: Boruda sıvı olup olmadığını kontrol edin ve doludur;
Z yöntemi sensörü takmak için kullanılmalıdır (boru duvara çok yakınsa, sensör yatay bir boru çapı yerine eğimli bir boru çapına monte edilebilir);
Borunun yoğun kısmını dikkatlice seçin ve yeterince cilalayın, yeterli bir kuplaj maddesi uygulayın ve sensörü takın;
Borunun iç duvarındaki ölçeklendirme veya borunun lokal deformasyonuna neden olan borunun lokal deformasyonu nedeniyle daha güçlü bir sinyal alabilen montaj noktasını önlemek için maksimum sinyal noktasını bulmak için her bir sensörü takma noktasının yakınında dikkatli ve yavaşça hareket ettirin. beklenen alandan yansıtmak için. :
Ciddi iç duvar ölçeklendirmesine sahip metal borular için, ölçeklendirilmiş parçaların düşmesini veya çatlamasını sağlamak için vurma yöntemlerini kullanabilirsiniz (Not: Bu yöntem bazen ölçeklendirme ve iç duvar arasında ultrasonik dalgaların yayılmasına zararlı olan boşluklar yaratır).
S: Boru hattında neden akış var, ancak makine hala sistemin normal çalışma durumunu gösteriyor ve makine tarafından görüntülenen anlık akış hızı sıfır?
C: Sıvı varlığında "Statik Sıfır Ayarı" nın kullanılıp kullanılmadığını kontrol edin, eğer öyleyse, orijinal fabrika sıfır ayarını geri yüklemek için menüyü kullanın.
